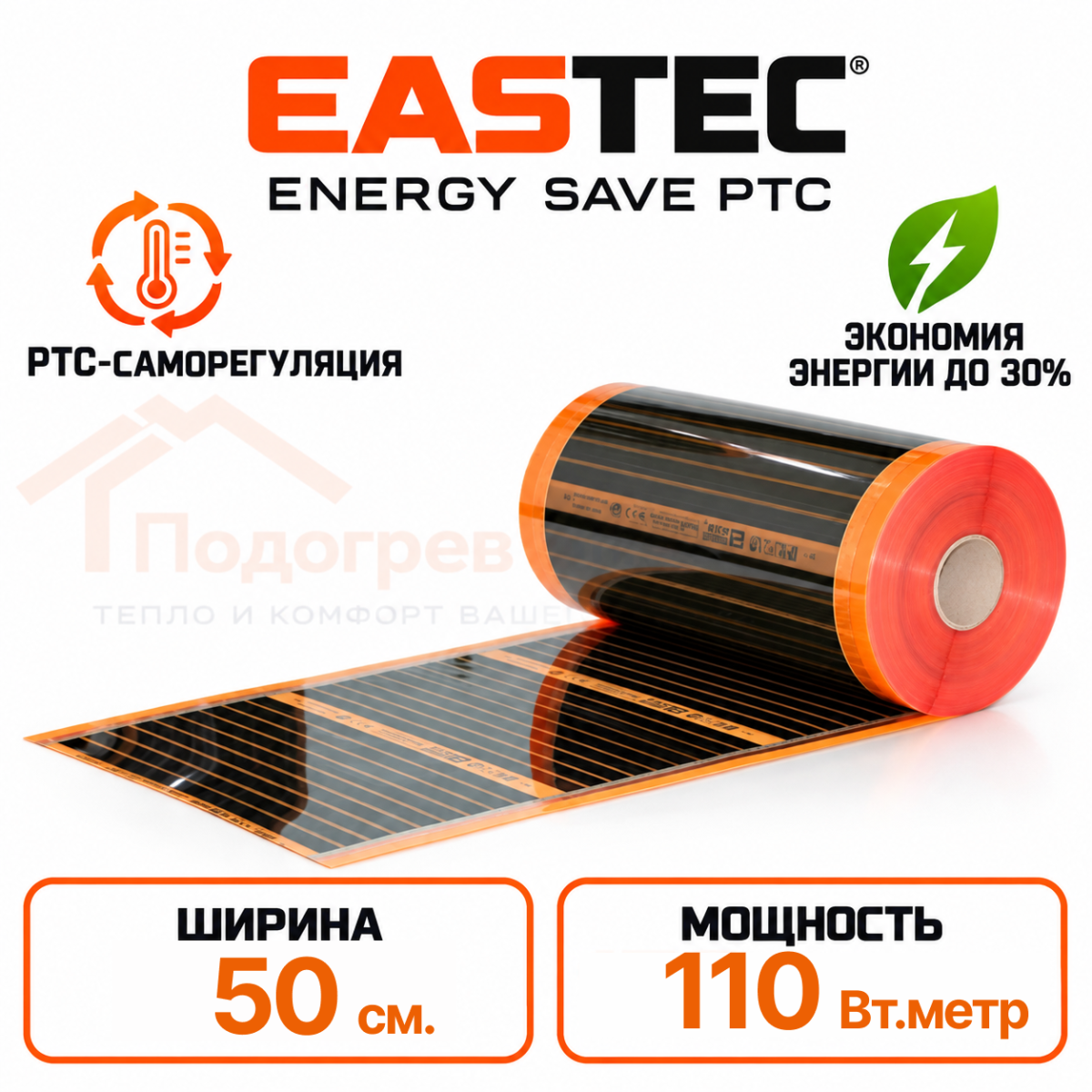

Плёночный тёплый пол EASTEC Energy Save PTC 50 см, 110 Вт/пог. м
EASTEC Energy Save PTC шириной 50 см — инфракрасная нагревательная плёнка с PTC-эффектом саморегуляции мощности. Предназначена для сухого монтажа тёплого пола преимущественно под ламинат, паркетную доску, линолеум и другие совместимые напольные покрытия.
Удельная мощность плёнки составляет 220 Вт/м². Благодаря ширине 50 см один погонный метр занимает площадь 0,5 м², поэтому его номинальная мощность составляет 110 Вт.
При локальном повышении температуры электрическое сопротивление нагревательного элемента увеличивается, вследствие чего мощность этого участка снижается. Для EASTEC Energy Save PTC заявлено снижение с номинальных 220 до примерно 150 Вт/м² при перегреве.
Основные характеристики EASTEC Energy Save PTC 50 см
- ширина плёнки — 50 см;
- удельная мощность — 220 Вт/м²;
- мощность 1 пог. м — 110 Вт;
- площадь 1 пог. м — 0,5 м²;
- PTC-эффект саморегуляции мощности;
- мощность при перегреве — около 150 Вт/м²;
- шаг линии отреза — 25 см;
- максимальная длина цельной полосы — 8 м;
- максимальная рабочая температура — до +60 °C;
- толщина плёнки — 0,338 мм;
- нагревательный элемент — карбоно-графитный;
- сухой способ монтажа;
- производство — Южная Корея.
Сколько мощности в одном погонном метре
Плёнка продаётся погонными метрами. При ширине 50 см один погонный метр соответствует площади 0,5 м².
0,5 м² × 220 Вт/м² = 110 Вт.
Поэтому:
Плёнку можно отрезать по предусмотренным производителем линиям с шагом 25 см. Один минимальный отрезок размером 50 × 25 см имеет площадь 0,125 м² и номинальную мощность около 27,5 Вт.
Что такое PTC-саморегуляция
PTC — это эффект положительного температурного коэффициента сопротивления. По мере повышения температуры нагревательного элемента его электрическое сопротивление увеличивается, а потребляемая мощность уменьшается.
У EASTEC Energy Save PTC при локальном перегреве заявлено снижение удельной мощности примерно с 220 до 150 Вт/м². Для плёнки шириной 50 см это соответствует снижению мощности одного погонного метра примерно со 110 до 75 Вт.
Это уменьшает интенсивность дальнейшего нагрева участка при ухудшении теплоотдачи.
PTC-эффект не заменяет терморегулятор и не означает, что плёнку можно произвольно закрывать мебелью. Систему необходимо монтировать и эксплуатировать в соответствии с инструкцией производителя.
Для каких напольных покрытий подходит
EASTEC Energy Save PTC предназначена прежде всего для сухого монтажа. При совместимости конкретного напольного покрытия с системами подогрева плёнку можно использовать под:
- ламинат;
- паркетную доску;
- линолеум;
- ковролин.
Перед монтажом необходимо проверить, разрешает ли производитель выбранного финишного покрытия использование с тёплым полом и какую максимальную температуру поверхности он допускает.
Почему ширина 50 см удобна при монтаже
Полоса шириной 50 см удобна для помещений, где свободная площадь разбита на относительно узкие зоны. Её можно использовать между участками, занятыми стационарной мебелью, и комбинировать несколько параллельных полос для заполнения необходимой площади обогрева.
Например, для получения 3 м² фактической площади нагрева потребуется 6 погонных метров плёнки шириной 50 см:
6 м × 0,5 м = 3 м².
Номинальная мощность такого количества плёнки:
3 м² × 220 Вт/м² = 660 Вт.
Как укладывается EASTEC Energy Save PTC
Плёночный тёплый пол укладывается сухим способом на подготовленное ровное основание. Между черновым полом и нагревательной плёнкой используется подходящая подложка, предназначенная для такой конструкции электрического тёплого пола.
Подложку целесообразно укладывать по всей площади помещения, чтобы избежать перепада уровня между участками с термоплёнкой и без неё.
Полосы располагают по заранее подготовленной схеме и разрезают только по обозначенным линиям отреза через каждые 25 см.
Максимальная длина одной цельной полосы EASTEC Energy Save PTC составляет 8 погонных метров.
Что потребуется для монтажа
- плёнка EASTEC Energy Save PTC 50 см;
- подходящая теплоотражающая подложка;
- монтажные комплекты для подключения полос;
- соединительный провод необходимого сечения;
- изоляционные материалы для контактов и мест отреза;
- терморегулятор для тёплого пола;
- датчик температуры пола;
- защитная трубка для установки датчика;
- клейкая лента для фиксации элементов системы.
Количество монтажных комплектов и длина провода рассчитываются после составления схемы раскладки плёнки.
Нужен ли терморегулятор для PTC-плёнки
Да. Несмотря на эффект саморегуляции, EASTEC Energy Save PTC должна использоваться с терморегулятором и датчиком температуры пола.
PTC-функция реагирует на изменение температуры самого нагревательного элемента, но не заменяет полноценное управление температурой помещения и напольного покрытия.
Терморегулятор включает и отключает систему в зависимости от заданного режима. Для периодического комфортного подогрева можно использовать простую модель, а для работы по расписанию — программируемый терморегулятор.
Можно ли использовать как основное отопление
EASTEC Energy Save PTC может использоваться как часть системы электрического отопления, если доступная площадь укладки позволяет получить тепловую мощность, достаточную для компенсации теплопотерь помещения.
Например, 10 м² фактически уложенной плёнки имеют номинальную установленную мощность:
10 м² × 220 Вт/м² = 2,2 кВт.
Но это не означает, что помещение с любой площадью и любым утеплением можно отопить такой системой. Для основного отопления необходимо сопоставить расчётные теплопотери помещения и фактическую мощность плёнки на свободной площади пола.
110 Вт на погонный метр — это номинальная установленная мощность плёнки шириной 50 см. Фактическое потребление за сутки зависит от времени работы системы, температуры, теплопотерь помещения и работы терморегулятора.
Важно перед заказом
Сначала нарисуйте план помещения и отметьте свободные участки пола, на которых будет располагаться нагревательная плёнка. Затем определите необходимую длину полос, количество подключений и общую электрическую мощность системы.
Например, если свободная площадь для обогрева составляет 5 м², то для её заполнения плёнкой шириной 50 см потребуется в общей сложности 10 погонных метров, распределённых на несколько полос в соответствии с планировкой помещения.
После монтажа рекомендуется сохранить фотографию или схему расположения плёнки, проводов и контактных соединений.
EASTEC Energy Save PTC предназначена для предусмотренного производителем способа монтажа. Не следует заливать плёнку непосредственно цементной стяжкой или бетоном.
