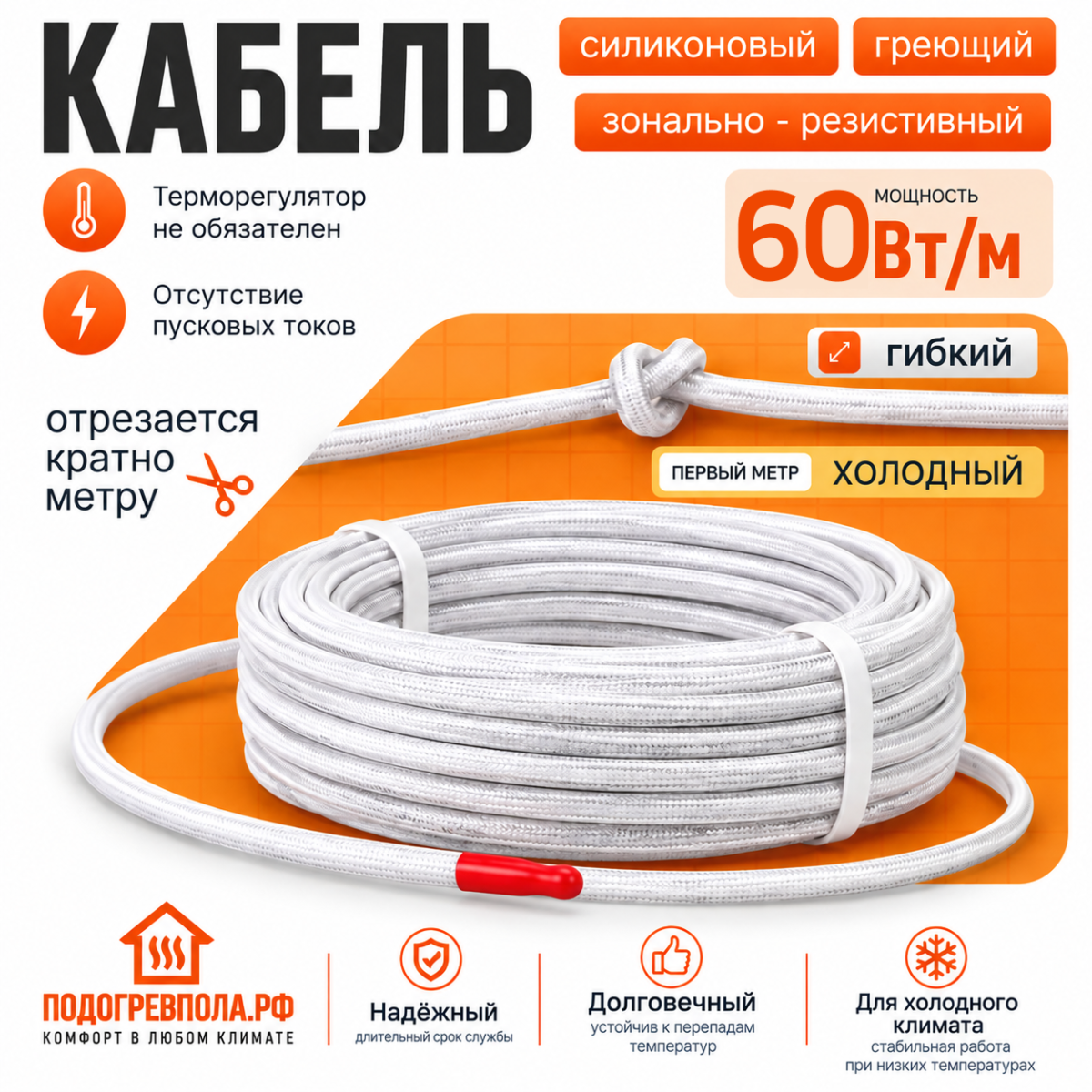

РИМ СНК-60 — неэкранированный зонально-резистивный греющий кабель постоянной мощности 60 Вт/м в термостойкой силиконовой оболочке.
Кабель предназначен для систем с высокой требуемой линейной мощностью: обогрева металлических ёмкостей и воздуховодов, открытых площадок, бетонных конструкций, холодильного и технологического оборудования.
Зональная конструкция позволяет формировать отрезки непосредственно при монтаже с шагом 1 метр. Максимальная длина одной подключаемой цепи РИМ СНК-60 составляет 50 метров.
Греющий кабель РИМ СНК-60 — характеристики и преимущества

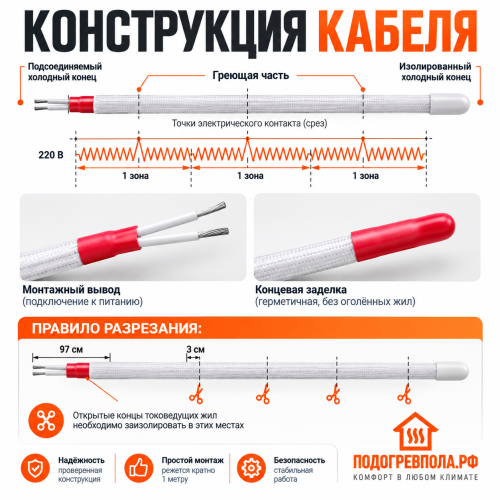

Зонально-резистивная конструкция РИМ СНК-60
Внутри кабеля проходят токоведущие жилы, а нагревательный резистивный элемент через определённые интервалы электрически подключается к ним.
Так формируются отдельные метровые нагревательные зоны, работающие параллельно. Благодаря этому кабель можно формировать необходимой длины непосредственно на объекте, соблюдая границы нагревательных участков.
Разрез выполняется только в предусмотренных точках между нагревательными зонами. Шаг реза составляет 1 метр.
Постоянная линейная мощность 60 Вт/м
СНК-60 относится к резистивным кабелям постоянной мощности. Его теплоотдача не уменьшается автоматически при повышении температуры окружающей среды или нагреваемого объекта.
Поэтому при использовании кабеля мощностью 60 Вт/м особенно важно правильно рассчитать теплопотери, способ укладки и условия теплоотвода.
Например, 20 активных нагревательных метров имеют номинальную мощность:
Для получения 20 активных метров потребуется учитывать дополнительный холодный монтажный метр.
РИМ СНК-60 для обогрева металлических ёмкостей и воздуховодов
В актуальном каталоге производителя СНК-60 рекомендуется для обогрева металлических ёмкостей и воздуховодов.
Высокая линейная мощность позволяет применять кабель в системах, где требуется компенсировать значительные теплопотери или поддерживать заданный температурный режим металлической конструкции.
Необходимо учитывать материал конструкции, её площадь, температуру окружающей среды, требуемую температуру объекта, наличие теплоизоляции и расчётные теплопотери.
Обогрев холодильного оборудования и систем кондиционирования
РИМ СНК-60 применяется в холодильных установках и системах кондиционирования для предотвращения замерзания отдельных узлов и поддержания необходимого температурного режима.
Кабель может использоваться для обогрева элементов теплообменников, насосов, коллекторов, баков, трубопроводов и других участков оборудования при соответствии мощности теплотехническому расчёту.
Для улучшения теплоотдачи и фиксации кабеля производитель рекомендует использовать подходящие способы крепления, в том числе алюминиевую клейкую ленту там, где это предусмотрено схемой монтажа.
РИМ СНК-60 для обогрева бетона
В руководстве производителя обогрев бетона указан среди областей применения СНК-60.
Высокая линейная мощность 60 Вт/м позволяет использовать кабель в системах электрического прогрева бетонных конструкций при условии правильного проектирования системы.
До монтажа необходимо определить необходимую мощность на единицу площади или объёма, длину кабеля, шаг укладки, схему подключения и алгоритм температурного управления.
Обогрев открытых площадок
Актуальный каталог РИМ также указывает СНК-60 для систем обогрева открытых площадок.
При использовании кабеля в системах снеготаяния требуемая длина определяется расчётной мощностью на квадратный метр.
при необходимой мощности системы 300 Вт/м²:
300 Вт/м² ÷ 60 Вт/м = 5 м кабеля на 1 м²
Расчётный шаг равномерной укладки: 100 см ÷ 5 = 20 см.
Это только пример математического расчёта. Реальная установленная мощность и шаг укладки определяются проектом с учётом климата и конструкции поверхности.
Температура нагрева РИМ СНК-60
Для РИМ СНК-60 производитель указывает температуру кабеля на открытом воздухе около 115 °C.
В текущем интернет-каталоге для СНК-60 указано значение до 290 °C, тогда как в руководствах производителя встречаются существенно меньшие значения.
Поэтому при проектировании системы необходимо использовать значение из паспорта конкретной поставляемой партии кабеля.
Фактическая температура в любом случае зависит от теплоотвода, температуры среды, способа монтажа и характеристик обогреваемого объекта.
Терморегулятор для РИМ СНК-60
Поскольку СНК-60 является кабелем постоянной мощности, он самостоятельно не регулирует теплоотдачу по температуре объекта.
Производитель рекомендует использовать терморегулятор для поддержания заданной температуры и ограничения работы нагревательной системы.
Высокая мощность 60 Вт/м требует правильного размещения датчика температуры и настройки автоматики с учётом материала обогреваемого объекта и допустимой рабочей температуры.
Термостойкая силиконовая оболочка
РИМ СНК-60 выполнен в оболочке из силиконовой резины. Производитель указывает диапазон температуры эксплуатации кабеля от −60 до +200 °C.
Силиконовая оболочка сохраняет гибкость при низких температурах, поэтому кабель можно монтировать на трубах, ёмкостях, воздуховодах, арматуре и других конструкциях сложной формы.
Поперечный размер стандартного СНК-60 составляет около 5 × 8 мм.
Технические характеристики РИМ СНК-60

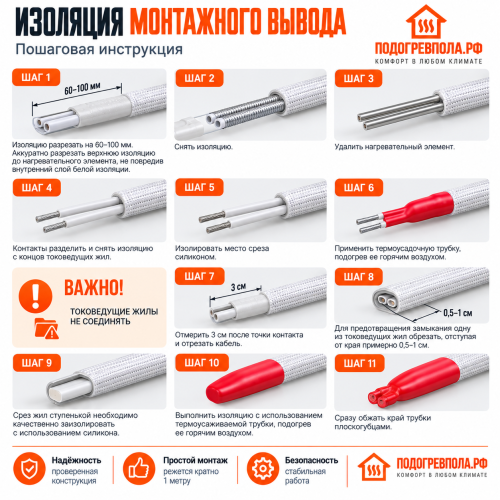

Монтаж греющего кабеля РИМ СНК-60
Из-за высокой линейной мощности СНК-60 особенно важно заранее определить требуемую активную длину кабеля, условия теплоотвода и способ температурного контроля.
- учитывайте первый холодный метр каждого отрезка;
- отрезайте кабель только по границам метровых зон;
- минимальная общая длина отрезка — 2 м;
- не превышайте максимальную длину одной цепи 50 м;
- не допускайте пересечения нагревательных участков кабеля;
- учитывайте допустимую температуру обогреваемого материала;
- обеспечивайте достаточный теплоотвод;
- используйте подходящий терморегулятор или специализированную автоматику;
- рассчитывайте электрическую защиту по фактической мощности каждой цепи.
Чем РИМ СНК-60 отличается от саморегулирующегося кабеля
Из-за мощности 60 Вт/м правильный расчёт и температурное управление для СНК-60 особенно важны.
Часто задаваемые вопросы о РИМ СНК-60
Какая мощность у РИМ СНК-60?
Линейная мощность составляет 60 Вт на каждый активный нагревательный метр.
Можно ли резать РИМ СНК-60?
Да. Кабель отрезается по предусмотренным конструкцией точкам с шагом 1 метр.
Почему первый метр кабеля не греется?
Первый метр используется как холодный монтажный вывод для подключения отрезка к электропитанию.
Какой минимальный отрезок СНК-60?
Минимальный отрезок составляет 2 метра: один метр используется для подключения, второй является первой нагревательной зоной.
Какая максимальная длина одной цепи?
Максимальная длина одной подключаемой цепи РИМ СНК-60 составляет 50 метров.
Подходит ли СНК-60 для металлических ёмкостей?
Да. Обогрев металлических ёмкостей является одним из применений СНК-60, указанных производителем.
Можно ли использовать СНК-60 для воздуховодов?
Да. Производитель прямо указывает обогрев воздуховодов среди основных областей применения данной мощности.
Можно ли использовать СНК-60 для бетона?
Да. Обогрев бетона указан в руководстве производителя среди областей применения СНК-60. Параметры системы должны рассчитываться под конкретную конструкцию.
Можно ли использовать СНК-60 в холодильном оборудовании?
Да. Производитель указывает СНК-60 для холодильных установок и систем кондиционирования.
Нужен ли терморегулятор?
Использование терморегулятора рекомендуется производителем. Для кабеля мощностью 60 Вт/м температурный контроль особенно важен из-за высокой постоянной линейной мощности.
Есть ли повышенный пусковой ток?
Нет характерного для саморегулирующегося кабеля повышенного пускового тока.
До какой температуры нагревается РИМ СНК-60?
На открытом воздухе производитель указывает температуру около 115 °C. Температуру в теплоизоляции необходимо уточнять по паспорту конкретной партии из-за расхождения опубликованных данных.
Какое напряжение питания у РИМ СНК-60?
Номинальное напряжение питания составляет 230 В.
